【HighEnd系列超声波焊接机：大数据时代_数据化生产，支持数据导出、数据追溯】

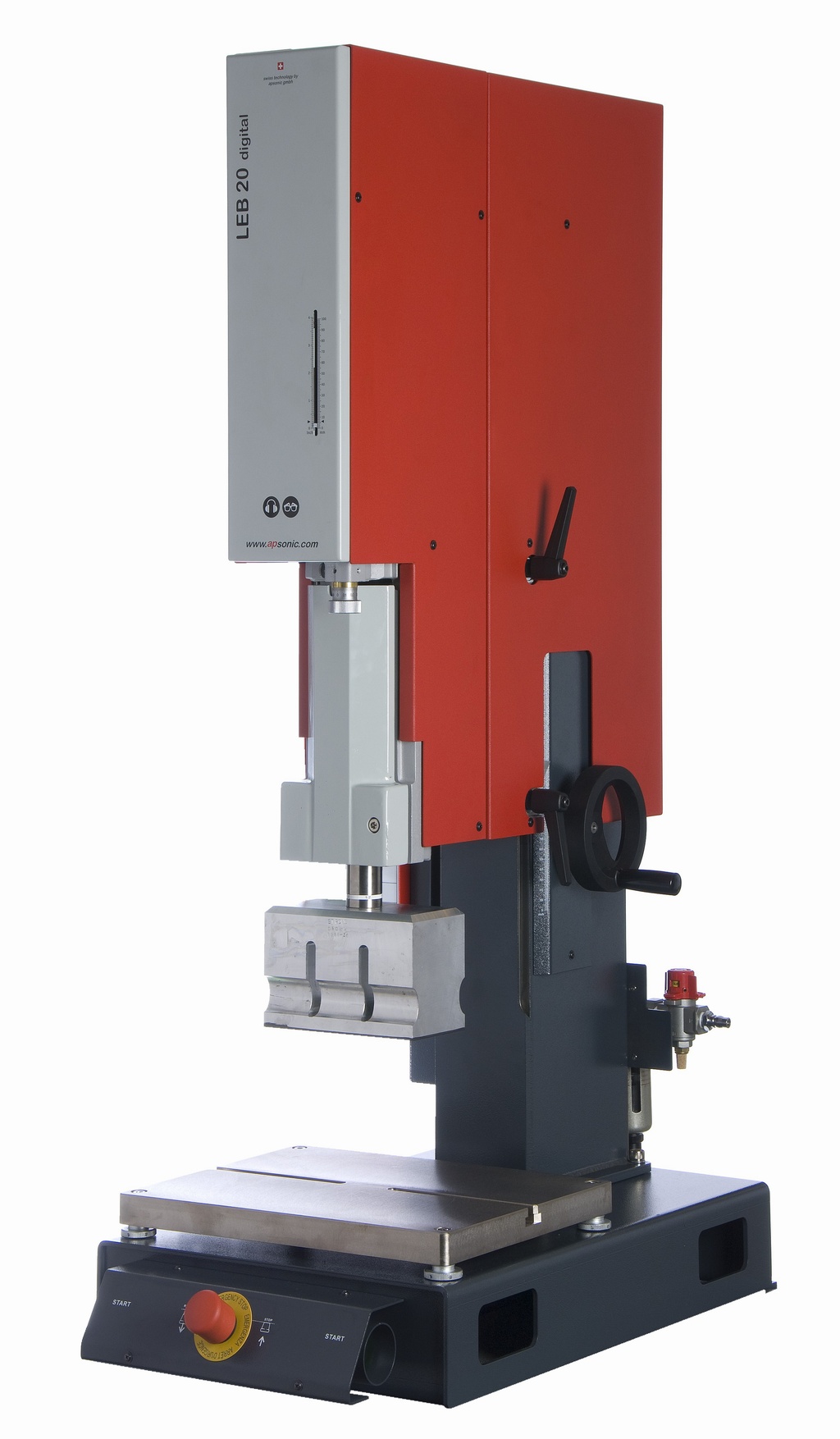

Linggao K3000 High End
超声波焊接机
|
K3000 High End系列适用于大面积热塑性塑胶之焊接工作。
-
可加装在特殊使用机器及生产线上
-

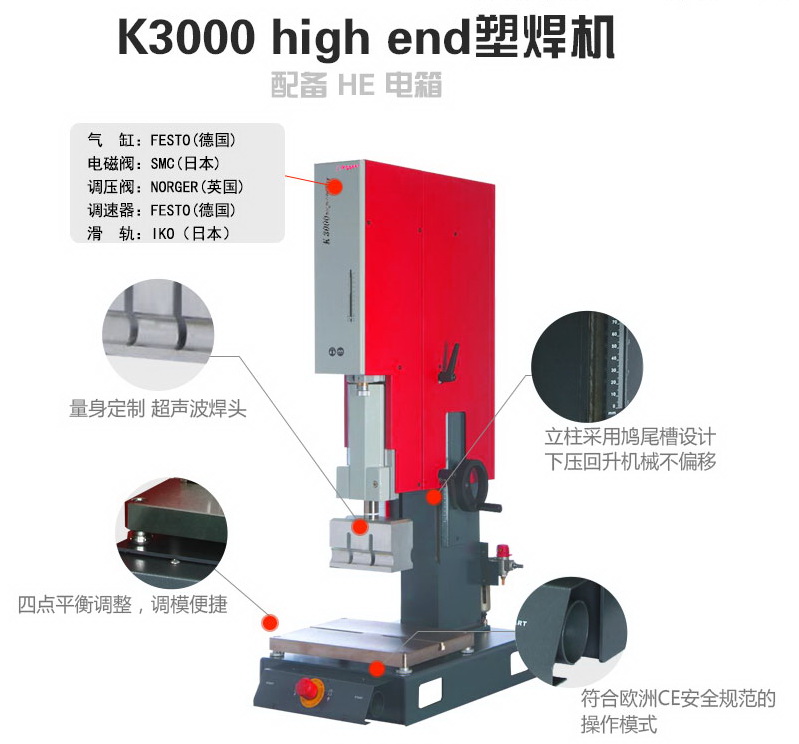

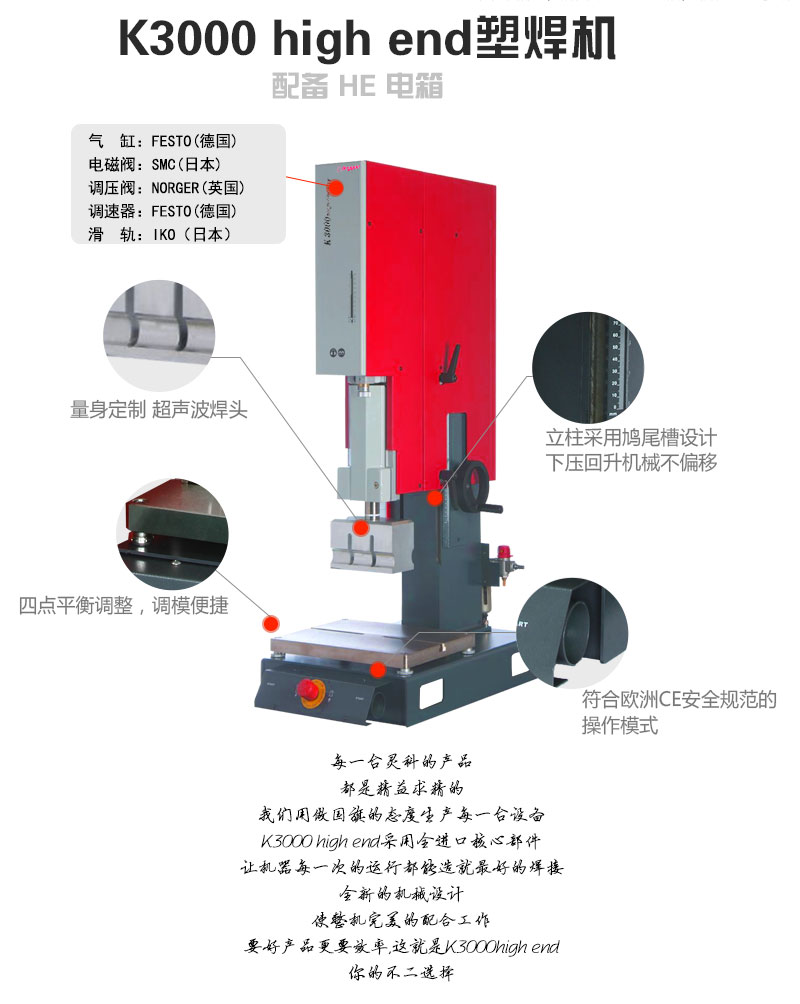

机身立柱使用鸠尾槽设计，下压焊接过程中机械整体不会偏移
-
可程式化控制五段压力分布
-
图形化焊接资料曲线分析
-
电磁传感式精密行程测量套件，精密度+/-0.01mm
-
数位化控制压力触感起振套件
-
超声波发振元件容易拆卸，方便更换焊头、换能器与增幅器
-
焊接行程由微调旋钮精密控制，精密度达0.01mm
-
四点式底座设计，装配调整螺丝，可快速调整底模水平
-
使用耐高荷重Roller式滑轨，下降焊接机构不晃动
-
符合CE规范的操作模式
-
K3000机型用于医疗塑胶焊接
|
|
|
|

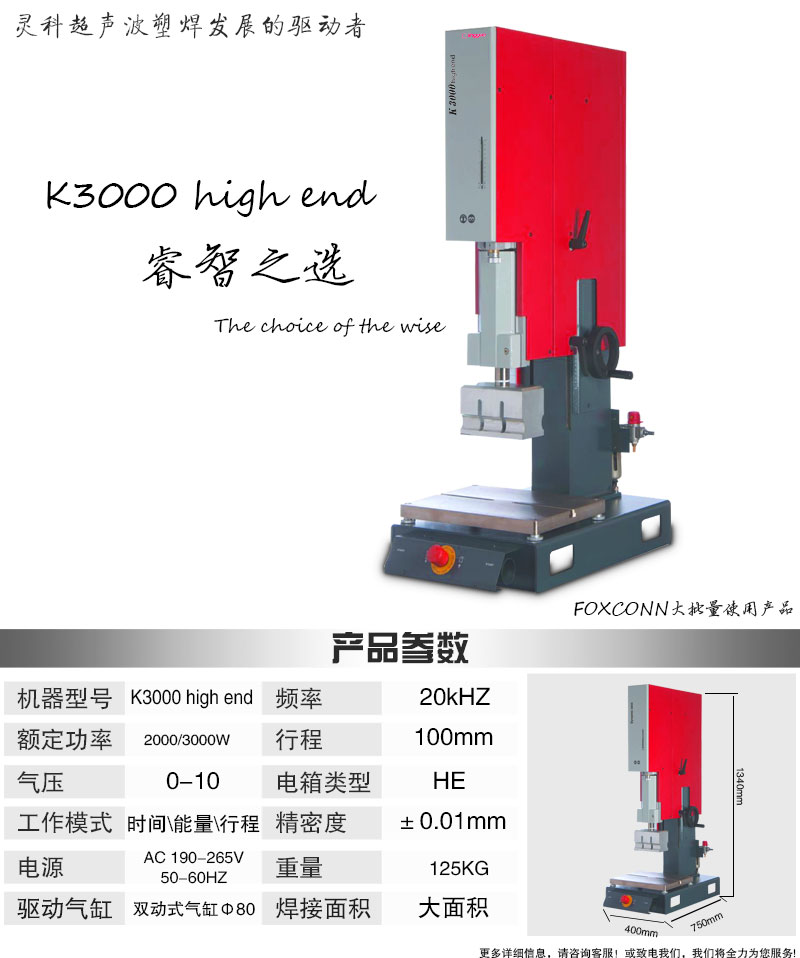

特色 Feature
|
数值 Value
|
|
电源需求
|
220 VAC / 50 - 60 Hz 单相，由电箱供电
|
|
尺寸
|
高 1066 - 1340 x 宽400 x 深 750 mm
|
|
重量
|
125 kg
|
|
压机颜色
|
RAL3020，其它颜色可选购
|
|
正常頻率范围
|
20 kHz: 19700 - 20150 Hz
|
|
安全标准
|
符合CE安全规范
|
|
开关
|
双手起动按钮 & 紧急停止按钮均位于压机前方
|
|
驱动器
|
双动式气缸，Ø80mm
|
|
压缩空气需求
|
最大7 bar，额定6 bar，6 bar时，每次作动最大空气消耗量约 8 IIN
|
|
最大下压力
|
3000N (供应6 bar压縮空气时)
|
|
作动模式
|
空压力可程式化控制
焊接输出功率可精密调整
|
|
最大行程
|
100mm
|
|
焊头与立柱中心距
|
220 mm
|
|
工作空间需求
|
工作桌约 1500 x 800 mm，高度 750 mm
|
|
机身可调高度
|
280 mm
|
|

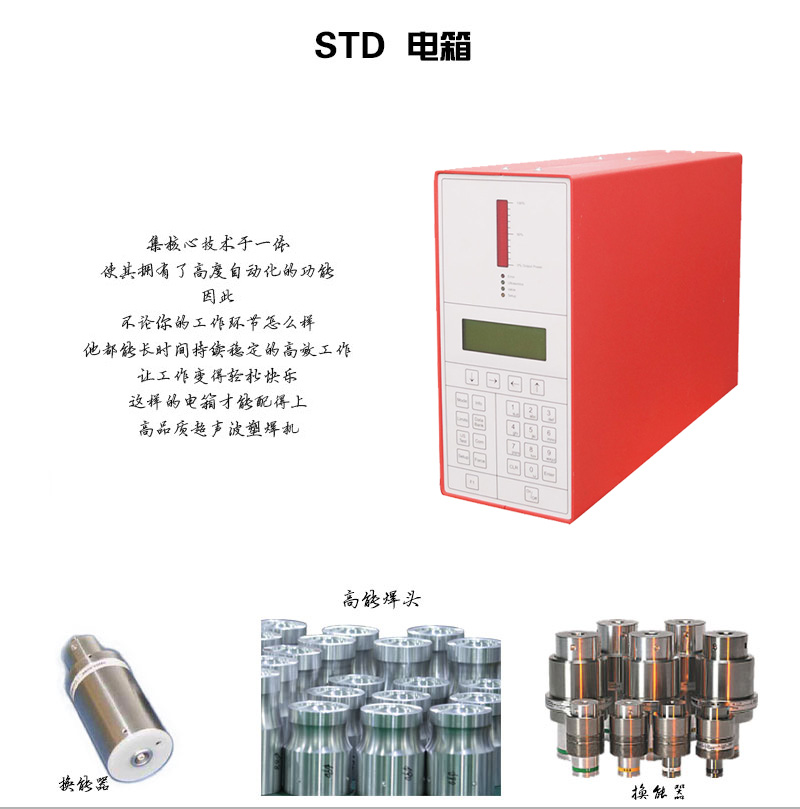

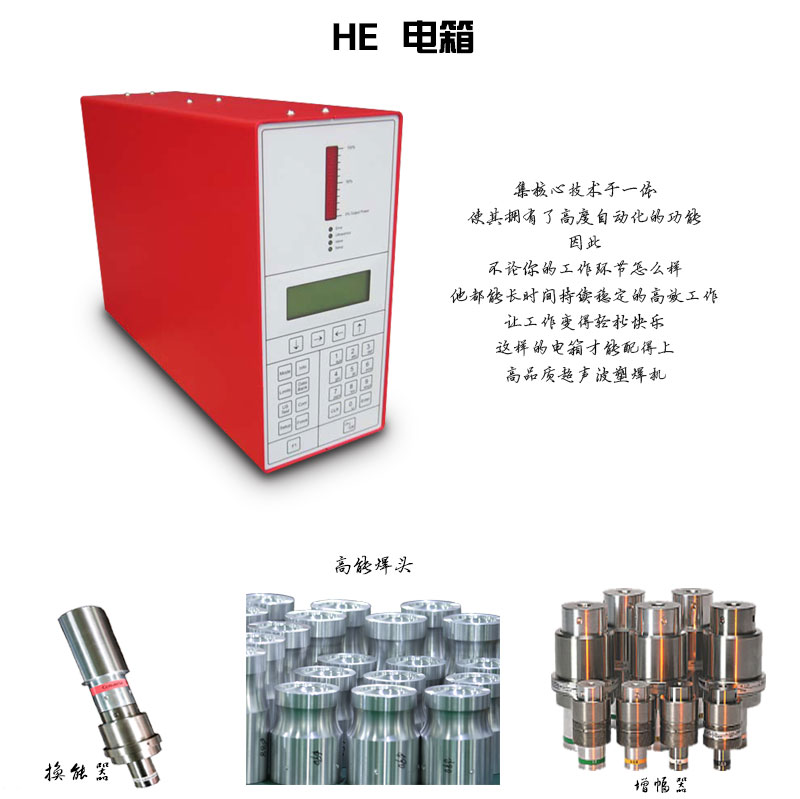

适用电箱
|
HE20- 2000W;HE20- 3000W;
|
|
滑轨
|
机头装置精密Roller式V型钢珠排滑轨，立柱使用燕尾槽设计
|
|
水平校正
|
使用工作台4个水平调整螺丝，附刻度
|
|
焊接工具固定方式
|
焊头：锁在增幅器上，另有罩门固定
底模：使用特殊钳具、T型槽及法蓝垫片固定
|
|
连接插头
|
均为D-sub
|
|
置放空间适溫
|
作业时 -5℃ ~ 45℃ / 存放时 -20℃ ~ 60℃
|
|
设计
|
瑞士
|
|
